Network Topology: Arten, Vor- & Nachteile und Tools

Das Wichtigste in Kürze:

• Effizienz der Network Topology: Eine gut geplante Network Topology optimiert die Datenübertragung und vereinfacht Wartung, Fehlersuche und Skalierbarkeit, was die Netzwerkleistung entscheidend verbessert.
• Wichtigkeit von Network Topology Plänen: Diese Pläne ermöglichen effiziente Fehlerdiagnose, vereinfachen die Wartung und sorgen für eine zukunftssichere, skalierbare Netzwerkinfrastruktur.
• Manuelle vs. automatische Erstellung: Während Tools wie Microsoft Visio und Lucidchart für die manuelle Erstellung genutzt werden, bieten automatisierte Lösungen wie Docusnap und SolarWinds erhebliche Vorteile durch automatische Netzwerkinventarisierung und Echtzeit-Updates.

‍Was ist Network Topology und warum ist sie wichtig?

Network Topology beschreibt, wie Geräte innerhalb eines Netzwerks physisch oder logisch miteinander verbunden sind. Es handelt sich um das Layout, in dem Computer, Router, Switches und andere Netzwerkkomponenten kommunizieren. Die Art und Weise, wie diese Verbindungen strukturiert sind, kann erheblichen Einfluss auf die Leistung, Effizienz und Fehlertoleranz eines Netzwerks haben.

Eine gut durchdachte Network Topology sorgt für:

• Effiziente Datenübertragung
• Minimierung von Latenz und Paketverlust
• Einfache Fehlersuche und Wartung
• Skalierbarkeit und Flexibilität

Eine unklare oder schlecht geplante Netzwerkstruktur kann dagegen zu langsamen Verbindungen, Datenstaus und schwer zu lokalisierenden Fehlern führen.

Arten der Network Topology

Es gibt mehrere Arten von Network Topology, die je nach Bedarf und Anforderungen eingesetzt werden. Zu den bekanntesten zählen:

1. Bus Topology
   • Beschreibung: Alle Geräte sind an ein zentrales Kabel (den Bus) angeschlossen.
   • Vorteile: Einfach zu implementieren, kostengünstig.
   • Nachteile: Begrenzte Skalierbarkeit, wenn das zentrale Kabel ausfällt, fällt das gesamte Netzwerk aus. Datenkollisionen können auftreten.
2. Star Topology
   • Beschreibung: Jedes Gerät ist über ein separates Kabel mit einem zentralen Hub oder Switch verbunden.
   • Vorteile: Ausfall eines Endgeräts beeinträchtigt das restliche Netzwerk nicht, einfache Fehlerdiagnose.
   • Nachteile: Bei Ausfall des zentralen Hubs oder Switches fällt das gesamte Netzwerk aus. Höhere Kosten durch Verkabelung.
3. Ring Topology
   • Beschreibung: Geräte sind in einer kreisförmigen Struktur miteinander verbunden.
   • Vorteile: Gleichmäßige Lastverteilung, einfache Datenweiterleitung.
   • Nachteile: Wenn ein Gerät ausfällt, kann dies den gesamten Ring stören. Komplexere Fehlersuche und Wartung.
4. Mesh Topology
   • Beschreibung: Jedes Gerät ist direkt mit mehreren anderen Geräten verbunden.
   • Vorteile: Hohe Ausfallsicherheit, da mehrere Verbindungen existieren. Sehr robust.
   • Nachteile: Hoher Verkabelungsaufwand und teuer. Komplexes Setup.
5. Tree Topology
   • Beschreibung: Eine hierarchische Struktur, die eine Mischung aus Star und Bus Topology darstellt.
   • Vorteile: Gute Skalierbarkeit, strukturierte Datenübertragung.
   • Nachteile: Ausfall eines übergeordneten Knotens kann Teile des Netzwerks lahmlegen. Komplexere Implementierung.

Warum sind Network Topology Pläne so wichtig?

Netzwerkpläne sind entscheidend für die Verwaltung und den Betrieb eines Netzwerks. Sie bieten eine visuelle Darstellung der Netzwerkinfrastruktur und ermöglichen es Administratoren, schnell Probleme zu identifizieren und zu beheben. Darüber hinaus sind sie ein hilfreiches Tool für:

• Fehlerbehebung: Bei Netzwerkproblemen hilft der Network Topology Plan, die betroffene Komponente schnell zu lokalisieren.
• Skalierbarkeit: Ein gut dokumentierter Plan erleichtert die Erweiterung des Netzwerks, da die bestehenden Strukturen klar definiert sind.
• Sicherheitsmanagement: Netzwerkpläne helfen, potenzielle Sicherheitslücken zu identifizieren und entsprechende Maßnahmen zu ergreifen.
• Wartung und Dokumentation: Topology Pläne dienen als Grundlage für regelmäßige Wartungen und als Dokumentation für zukünftige Netzwerkänderungen.

Wie erstellt man Network Topology Pläne?

Um einen Network Topology Plan zu erstellen, sollten folgende Schritte beachtet werden:

1. Inventarisierung des Netzwerks: Alle Geräte und Verbindungen im Netzwerk müssen erfasst werden.
2. Kategorisierung: Die Geräte werden nach Funktion und Bedeutung gruppiert, z. B. Endgeräte, Router, Switches.
3. Darstellung der Verbindungen: Die physischen und logischen Verbindungen zwischen den Geräten sollten detailliert dargestellt werden.
4. Auswahl einer Topology: Je nach Netzwerkanforderungen (z. B. Ausfallsicherheit, Kosten, Performance) wird eine passende Topology gewählt.
5. Verwendung eines Tools: Es gibt zahlreiche Tools, die bei der manuellen oder automatischen Erstellung von Topology Plänen helfen.

Tools zur Erstellung von Network Topology Plänen

Es gibt eine Vielzahl von Tools, die bei der Erstellung von Network Topology Plänen helfen. Diese lassen sich in zwei Kategorien unterteilen:

1. Manuelle Tools: Diese Tools ermöglichen es Administratoren die Network Topology von Hand zu zeichnen.
   • Microsoft Visio: Ein weit verbreitetes Tool für die Erstellung von Diagrammen, das viele Funktionen zur Visualisierung von Netzwerken bietet.
   • Lucidchart: Ein browserbasiertes Diagramm-Tool, das ähnliche Funktionen wie Visio bietet und eine einfache Zusammenarbeit ermöglicht.
   • Draw.io: Ein kostenloses, cloudbasiertes Tool, das sich gut für einfache Netzwerktopologien eignet.
2. Automatisierte Tools: Diese Tools erstellen Netzwerkpläne automatisch und bieten zusätzliche Funktionen, wie die automatische Netzwerkinventarisierung.

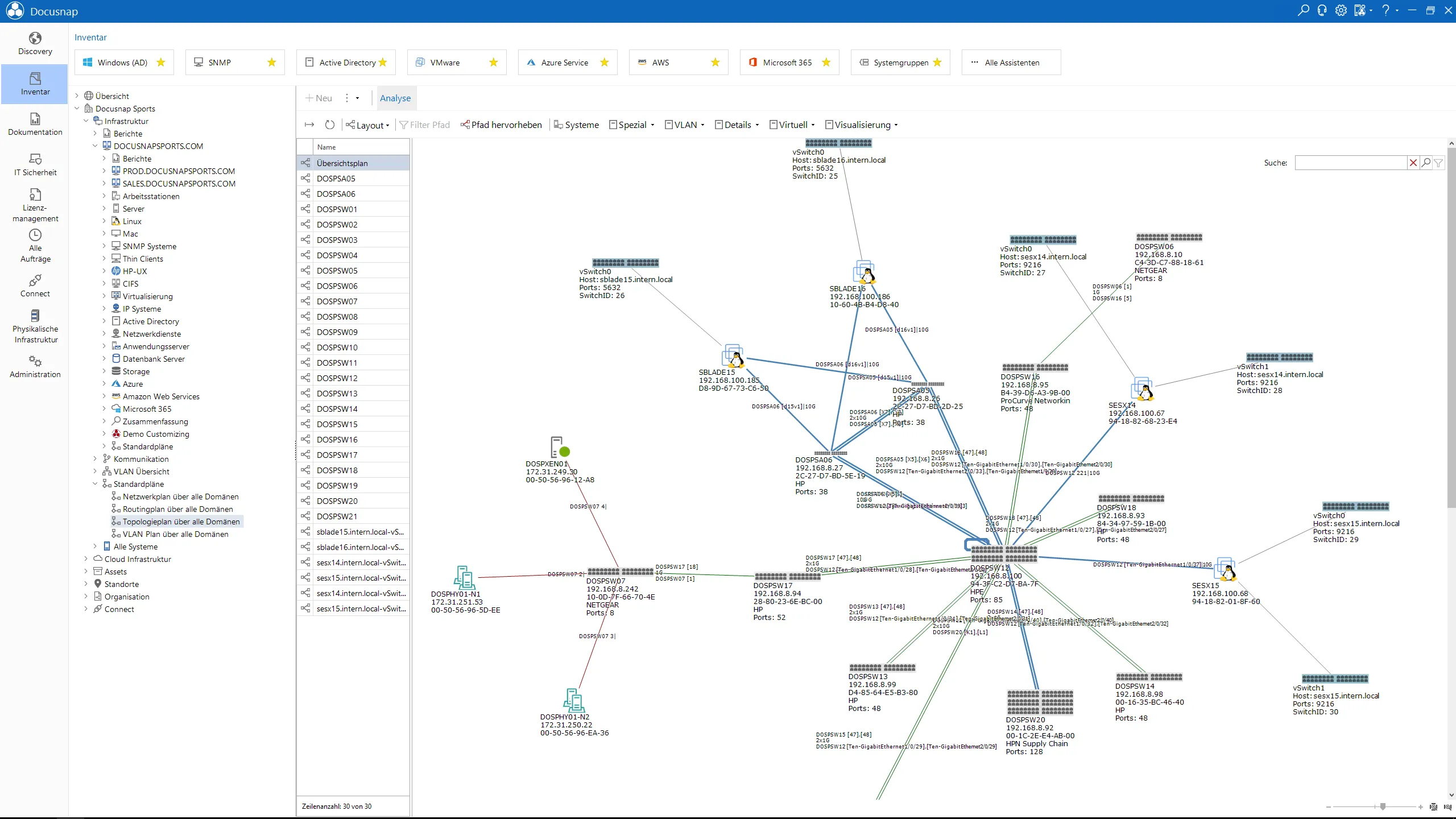

   • Docusnap: Ein professionelles Tool, das Netzwerkinventarisierung und die automatische Erstellung von Network Topology bietet. Es erfasst Netzwerkdaten automatisch und generiert detaillierte Netzwerkpläne, was Zeit und Aufwand spart.
   • SolarWinds Network Topology Mapper: Ein weiteres Tool zur automatischen Netzwerkerkennung und Topologieerstellung.
   • NetBrain: Bietet ebenfalls eine automatische Erkennung von Netzwerkstrukturen und ermöglicht das Visualisieren komplexer Netzwerke in Echtzeit.

Vorteile der automatischen Erstellung von Network Topology Plänen

Die Verwendung automatisierter Tools bringt einige wesentliche Vorteile gegenüber der manuellen Erstellung:

• Automatische Netzwerkinventarisierung: Automatische Tools scannen das Netzwerk und erfassen alle Geräte, Verbindungen und deren Status in Echtzeit, was zu einer höheren Genauigkeit führt.
• Schnelligkeit: Statt das gesamte Netzwerk manuell zu kartieren, erstellen diese Tools innerhalb von Minuten einen aktuellen Plan.
• Automatische Updates: Da Netzwerke dynamisch sind, passt sich ein Tool-generierter Network Topology Plan automatisch an Änderungen im Netzwerk an.
• Reduzierter Fehleraufwand: Manuelle Pläne können fehleranfällig sein, während automatisierte Tools stets aktuelle und korrekte Informationen liefern.

Fazit

Eine durchdachte Network Topology ist entscheidend für den reibungslosen Betrieb eines Netzwerks. Tools wie Visio oder Lucidchart helfen bei der manuellen Erstellung von Topology Plänen, während Lösungen wie Docusnap diese Arbeit automatisieren. Insbesondere die automatische Netzwerkinventarisierung und die fortlaufende Aktualisierung der Netzwerkpläne sind große Vorteile für Unternehmen, die auf eine stabile und skalierbare Netzwerkstruktur angewiesen sind.

Durch die Wahl des richtigen Network Topology Tools und einer geeigneten Topology lassen sich Netzwerke effizienter gestalten, was zu einer besseren Performance und weniger Ausfallzeiten führt.

Wenn Sie den Marktführer für automatische IT-Inventarisierung und IT-Dokumentation gerne selbst ausprobieren möchten, können Sie Docusnap 30 Tage kostenlos testen.
